Если вы чувствуете, что пришло время поменять находящийся в вашей квартире счетчик с морально устаревшими предохранителями и привести в порядок почерневшую от времени проводку в оплавившейся изоляции, а также установить новый электрощиток
взамен старой покосившейся железной рамы открывающей вид на зияющую дыру из бетона - перед нами встает вопрос:
Как это обычно делается? Какие возможны варианты?
В общем виде алгоритм следующий:
1.Получение исходных данных: Имеется ли вводной автомат на квартиру. Если есть, то где он расположен. Если поквартирно данный дом не обесточивается-это
уже другой вариант. Наличие нулевого защитного проводника. Отдельный ввод питания на каждую квартиру или совмещенное питание через скрутку в щитке на несколько квартир.
2.Постановка задачи: Установка встраиваемого в нишу или наружнего квартирного электрощитка с заменой (или без замены, или с переносом с лестничной клетки) электросчетчика.
Рассмотрим установку квартирного электрощитка на конкретном примере:
Исходные данные: В квартире на первом этаже (хрущевка, 3-х этажный дом постройки 50-х гг.) в специальной нише
установлена металлическая рамка под крепление счетчика и предохранителей на деревянно-металлической основе. Загорелась проводка в месте
скрутки вводного фазного провода на две смежные квартиры. Расложилась изоляция всех прочих скруток. Исходное питание - четырехпроводная
система: 3 фазы и общий ноль идут через конкретный щиток и питают каждая фаза по 2 смежные квартиры на каждом из 3-х этажей.
Проводка алюминиевая сечением 1.5 мм.кв. Счетчик просроченный. Тариф на электроэнергию безлимитный. Отключение питания конкретной квартиры
квартиры не предусмотрено. Обои будут меняться.
Постановка задачи: Установка встраиваемого в нишу квартирного электрощитка с заменой счетчика и АВ (автоматических
выключателей). Приведение в порядок скруток в том числе скруток фазных проводов, идущих на питание других квартир.

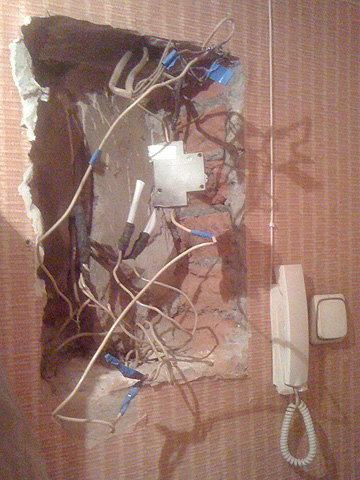

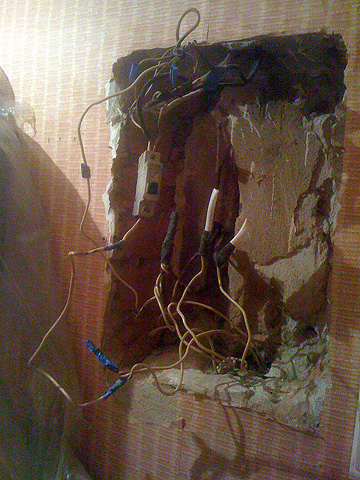

Собственно сам процесс работ: Выдалбливание старой электрощитовой конструкции. Для обесточивания данной квартиры
необходимо обесточить 6 квартир в данном подъезде. Вызываем электрика ЖЭК для обесточивания и приведения в порядок скруток фазных проводов
других квартир (лучше зделать запрос заранее, на удобное вам время) - это их юрисдикция и правило хорошего тона не позволит нам лезть в чужой огород.
Электрик из ЖЭК приходит,
отключает питание и наводит красоту скруток с использованием кусачек, изоленты, коннектора, кембрика и пр, включает питание и уходит.
На задней стенке приобретенного электрощитка режем болгаркой отверстие для размещения в щитке, и, возможного последующего обслуживания
скруток фазных проводов, идущих насквозь на следующие этажи.
|
Вставляем щит в нишу, аккуратно просовывая в предусмотренные отверстия провода электропроводки, предварительно

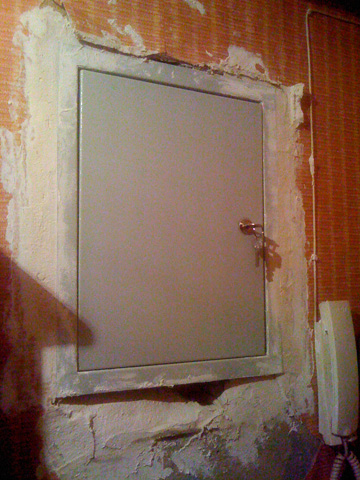

заизолированный питающий фазный провод и скрутки фазных проводов, идущие насквозь далее. Крепим щит в нише посредством дюбелей и саморезов или

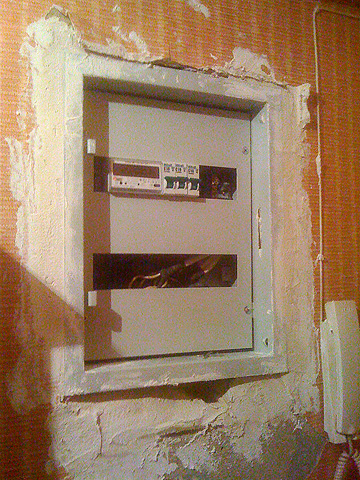

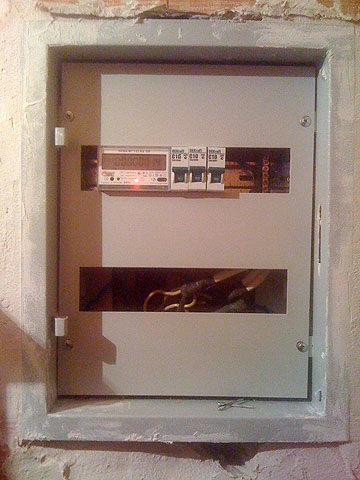

сажаем его на цементный раствор, а лучше на гипсовую штукатурку: в данном случае "Ротбанд". Устанавливаем на DIN-рейку и подключаем счетчик,
автоматы, нулевой клеммник.
|
