Бытовая электропроводка служит для питания сети освещения и электроприборов. К основным её элементам можно отнести: вводной кабель от автомата в лестничном распределительном щитке до квартирного электрощитка, квартирный электрический щиток со счетчиком электроэнергии и автоматами защиты, кабели расчетного сечения для групп освещения и розеток, распределительные (коммутационные) коробки, розетки, светильники и выключатели.
Электическая арматура (розетки и выключатели) для скрытого монтажа монтируются в специальные подстаканники (подрозетники) из металла или пластика, заранее установленные в стенах. Крепление электроарматуры в подрозетники осуществляется с помощью винтов или распорных лапок. "Старые" металические подрозетники не удобны из-за отсутствия крепежа электроарматуры под винт. Современные подрозетники лишены такого недостатка, а также удобно объединяются в группы для создания блоков розеток и выключателей.
Распределительные коробки (РК) служат для коммутации и распределения фазных, нулевых и защитных проводников, идущих от щитка к выключателям, светильникам, розеткам и другим РК. Соединения проводников в РК выполняют сваркой, опрессовкой, скруткой или объединением в специальных клеммниках. Расположение РК осуществляется исходя из проекта, но чаще всего РК можно найти над выключателями в 5-20см от потолка.
В домах советской постройки преимущественно использовался алюминиевый кабель. Проводка в таких домах изначально рассчитывалась на сравнительно небольшие нагрузки. Стандартная схема данной проводки состоит из вводного поворотного рубильника на 25 Ампер и двух автоматических выключателей по 16 Ампер, питающих по пол квартиры каждый. По Устройству заземления это системы TN-C-S (см. Wikipedia), где защитный проводник (PE) проводился только для электроплиты (при наличии таковой). По сути это двухпроводная электрическая сеть. Заземление отсутствует. С появлением множества мощных бытовых электроприборов, нагрузка на существующие электрические сети увеличилась. Последствием этого является быстрый износ проводки, розеток и автоматов, подгорание соединений и контактов.
В домах современной постройки электропроводка рассчитывается по современным стандартам энергопотребления. Электрическая схема приблизительно такова: вводной автомат на 50 Ампер (в распределительном щите на лестничной площадке), вводное "противопожарное" УЗО с током утечки 100-300 мА, 3х или 5ти жильная электрическая сеть с отдельным защитным проводником, дифференциальные автоматы защиты на группы розеток во влажных помещениях с током утечки 10-30мА, автоматические выключатели отдельно на группы розеток и на освещение, отдельная линия питания для электрической плиты с автоматическим выключателем 32-40А .
Современные требования по прокладке электрического кабеля диктуют возможность замены проложенного кабеля. Для этого используют пластиковые трубы или, зачастую, гофру.
Замену или модернизацию электрической проводки желательно выполнять в квартирах старого фонда и советского периода постройки исходя из степени её износа, а также в случае пользования электроприборами с большим потреблением электроэнергии (таких как электрочайник, электродуховка, стиральная машина, посудомойка, микроволновая печь и проч.) Замена проводки является, чаще всего, первым этапом в комплексном ремонте квартиры, и, предполагает прокладку кабеля (скрыто в стенах и за потолком), замену вводного кабеля (на случай модернизации домовых электросетей) с запасом по сечению, установку нового электрощитка со счетчиком и автоматами защиты, монтаж розеток и выключателей, вывод питания на звонок, бра, люстры, вытяжку, систему видеонаблюдения и проч.
С чего же начинаются работы по устройству или замене электропроводки? Для подготовки к работам желательно определится с планировкой, т.к. основной задачей электрики в доме (помимо безопастности и надежности) является эргономика. Расположение розеток, выключателей и светильников относительно мебели, дверных проёмов и электроприборов должно быть продуманным и удобным. Далее нужно нарисовать дизайн-проект электрики с расчётом групп питания по энергопотреблению и функциональному назначению, обдумать варианты прохождения кабель-трасс, произвести расчёт по количеству кабеля и прочих материалов, прикинуть последовательность действий в ходе общего ремонта, решить при необходимости орг.вопросы с заменой щитка, вводного кабеля, счетчика и вперёд! На будущее, при желании вбить в стену гвоздь, пригодится также фотоотчет по прокладке кабеля, который желательно прокладывать под прямыми углами и по прямым линиям, избегая экономии на диагоналях.

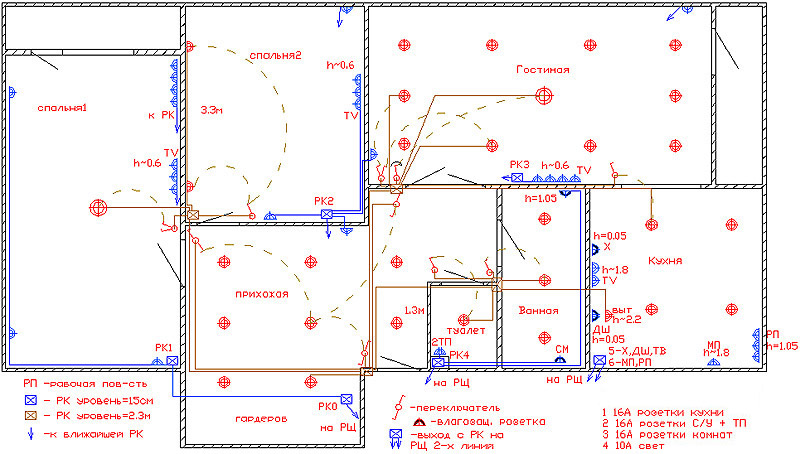

Пример. рабочая схема электропроводки для трёхкомнатной квартиры.
п.с. статья написана популярным языком. Для более глубокого изучения материала рекомендуем пользоваться ПУЭ и другими норматавными документами (см., например, раздел сайта "нормативы" http://smartcord.ru/norma.htm).
|
