Схема подключения проходного переключателя. Как подключить проходной переключатель.

   Для возможности включения/выключения освещения из двух мест (разные концы коридора, лестничная площадка двухэтажного дома и проч.) необходима установка самих переключателей, в желаемых точках, и, подключение подходящих к ним проводов в распределительной коробке как указано на схеме (1). От РК до переключателей и светильника прокладывается трехжильный кабель. В случае наличия заземляющего проводника, схема отличается лишь тем, что подходящий к распред.коробке заземляющий проводник соединяется с проводником, идущим на корпус светильника. Несмотря на то, что не на всех светильниках имеется возможность заземлить корпус, проложить дополнительную жилу для использования в качестве “земли” от РК до светильника при замене проводки не будет лишним.
   Схема может выглядеть и следующим образом см. схему (2), где фазный провод проходит последовательно через оба переключателя и подается на лампу. Нулевой проводник прокладывается до светильника напрямую.

Схема подключения проходного переключателя

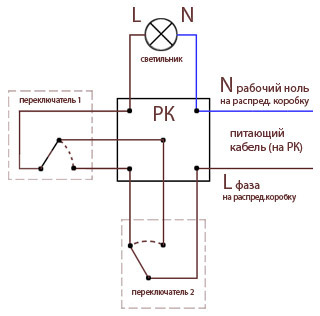

Схема (1) проходного переключателя. Подсоединение всех проводов осуществляется в РК. Обозначения: L -фазный провод, N -рабочий ноль, РК-распределительная коробка.

Схема проходного переключателя 2

Схема (2) проходного переключателя. Провода прокладываются от точки к точке. Обозначения: L-фазный провод, N-рабочий ноль.


Схема управлением света из трёх мест. Как подключить перекрёстный переключатель.

   Для возможности включения/выключения освещения из трёх мест (разные концы коридора или холла, освещение всех лестничных маршей трёхэтажного дома и проч.) необходима установка двух проходных переключателей и одного перекрёстного переключателя в нужных местах и коммутация подходящих к ним кабелей в Распределительной Коробке (РК) как указано на схеме (3). От РК до проходных переключателей и светильника прокладывается трехжильный кабель, к перекрёстному переключателю от РК прокладываетм 4-х жильный кабель и коммутируется соответственно схеме (3).

Схема подключения проходных переключателей из трёх точек

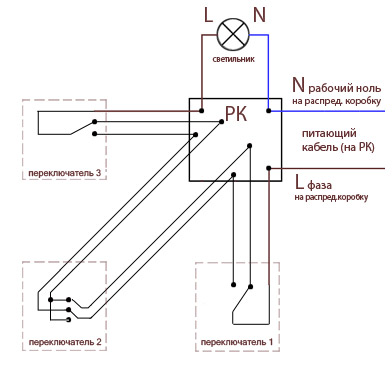

Схема (3) Подключение переключателей для управления светом из трёх мест. Обозначения: L -фазный провод, N -рабочий ноль, РК-распределительная коробка. В случае наличия заземляющего проводника, схема отличается тем, что подходящий к РК заземляющий проводник соединяется с проводником, идущим на корпус светильника.
