Вопросы и ответы


Как обжать витую пару коннектором rg45
по стандартам T568A и T568B.

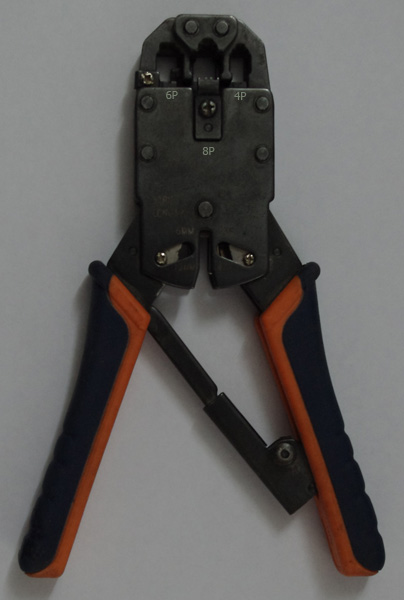

   Если, начиная строительство своего дома или ремонт квартиры, вы задумали проложить проводную компьютерную сеть для возможности подключения к ней компьютеров и прочих устройств в разных комнатах, то наверняка вам пригодится эта информация. Для подключения оконечных устройств Ethernet (компьютера, сетевого принтера и пр.) с коммутационным оборудованием понадобится т.н. "прямой кабель" на основе витой пары , концы которого обжимаются одинаково, в соответствии со стандартами T568A или T568B коннекторами RG45 (общеупотребительное название, или, если правильно - "8P8C"). Инструмент для обжатия витой пары называется кремпером. С помощью универсального кремпера можно обжимать не только компьютерный (8P), но и телефонный разъем (6P), а также разъем телефонной трубки (4P). На размещенной ниже фотографии изображён универсальный кремпер:

кремпер - обжимной инструмент

    Цена такого девайса колеблется от 300 до 2000 руб. Витая пара, коннекторы, компьютерные розетки продаются во многих компьютерных, и, других специализированных магазинах, например в сети магазинов "метизы" (сайт - metizi.com). Для непосредственого соединения между собой двух компьютеров понадобится перекрёстный кабель (crossover), один конец которого обжат в соответствии с таблицей T568A, а другой с T568B:

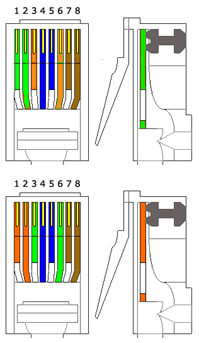

T568A:
1-бело-зелёный
2-зелёный
3-бело-оранжевый
4-синий
5-бело-синий
6-оранжевый
7-бело-коричневый
8-коричневый

обжим rg45 коннектора

T568B (применяется в большинстве случаев когда речь идет о прямом кабеле для подключения компьютера к коммутационному оборудованию) :
1-бело-оранжевый
2-оранжевый
3-бело-зелёный
4-синий
5-бело-синий
6-зелёный
7-бело-коричневый
8-коричневый


Как обжать телефонный провод.

   Для того, чтобы самостоятельно сделать телефонный провод нужной вам длины, понадобится собственно сам провод (например, типа CQR), два стандартных телефонных четырехместных или шестиместных коннектора (джека), инструмент-кремпер с возможностью обжима разъемов 6P4C, или, в случае его отсутствия, отвертка с прямым тонким шлицем. Для работы телефона используются всего 2 жилы, которые при обжимании необходимо заводить в два центральных места коннектора. Остальные места джека при этом не используются. После того как жилки провода заведены в коннектор, коннектор обжимается с помощью гнезда 6P кремпера (см рис. сверху). При отсутствии же оного, для фиксации жилок в коннекторе, можно воспользоваться отверткой c тонким прямым шлицем.

джек телефонный

P.S.   Чтобы расключить телефонную или компьютерную розетки достаточно действовать в соответствии с прилагаемой к данным розеткам инструкцией. Если говорить о встраиваемой компьютерной розетке (с механизмом скрытого монтажа), то схема расключения в большинстве случаев указана на обратной стороне розетки и соответствует цветовой маркировке рядом с её контактами. Таким образом, применительно к простейшей проводной домашней сети, элементы данной сети будут следующие: коммутационное оборудование провайдера, провод от данного оборудования к роутеру в вашей квартире, сам роутер, провода от роутера к розеткам, розетки, провода от розеток до сетевой карты компьютера и других оконечных устройств (TV, принтер и пр.)
Компьютерные разъемы, указанные на изображении справа, подходят также для подключения телефона. При этом используются, соответственно, два центральных из восьми контактов.

компьютерная розетка для скрытого монтажа
