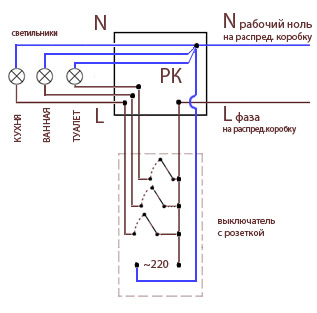

Для проводки без нулевого защитного проводника (без земли)
От распределительной коробки (РК) до механизма, совмещающего в себе розетку и трёхклавишный выключатель, необходимо
проложить 5-жильный кабель (или, например, 2 кабеля: с двумя и тремя жилами соответственно). При этом, по одной жиле этого кабеля
мы “направляем” фазу к выключателю и розетке, по другой жиле - рабочий ноль к розетке, а по остальным жилам направляем “пройденную
через выключатель” фазу на светильники в выбранных помещениях. От РК до светильников прокладываются 2х жильные провода ("фаза", "ноль").
Для проводки с нулевым защитным проводником (с землёй)
От распределительной коробки (РК) до механизма, совмещающего в себе розетку и трёхклавишный выключатель, необходимо
проложить 6-жил (например, 2 кабеля с тремя жилами каждый). При этом, по одной жиле этого кабеля
мы “направляем” фазу к выключателю и розетке, по другим двум - рабочий ноль и "землю" к розетке, а по остальным трём жилам направляем “пройденную
через выключатель” фазу на светильники в выбранных помещениях. От РК до светильников прокладываются 3х жильные провода ("фаза", "ноль", "земля").

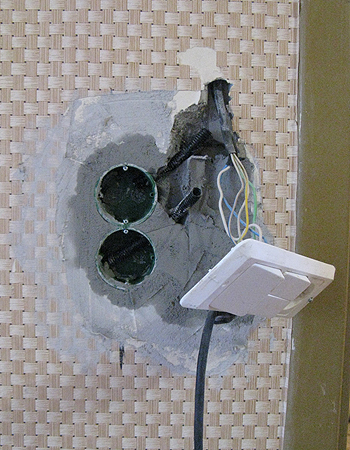

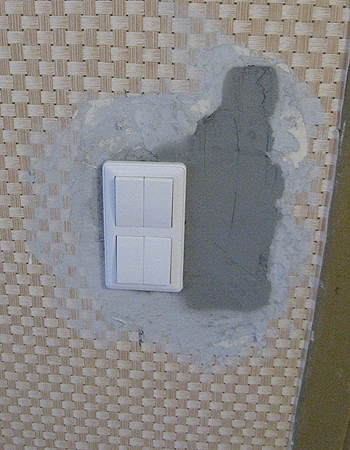

Подобные комбинированные выключатели в большинстве случаев являются устаревшими и ненадёжными устройствами, ограничивающими свободу выбора при желании их замены из-за привязки к металлической установочной коробке. Поэтому рекомендуем в случае проведения ремонта менять такие выключатели с установкой стандартных монтажных коробок. Например, для установки трёхклавишного выключателя с розеткой понадобится, как вариант, две стандартные монтажные коробки (установочные подстаканники) механизм трёхклавишного выключателя, механизм розетки и одна двойная декоративная рамка. При этом в данные подстаканники можно будет поставить механизмы любых серий и производителей и любого качества.
|
